Bilmotorkonstruktion och delritning

Bilmotordelar: En detaljerad översikt

Tillförlitligheten hos en bilmotor beror till stor del på den exakta funktionen hos olika komponenter. En motor består av många komplexa delar som samverkar för att omvandla bränsleenergi till rörelse som driver fordonet. Varje komponent utför sin egen uppgift för att säkerställa en smidig och effektiv drift av motorn. I den här artikeln kommer vi att diskutera funktionerna och betydelsen av bilmotordelar, inklusive vattenpumpen, oljepumpen, vevaxeln, motorblocket och många andra komponenter.


Motordelar:
1. cylinderhuvud
2. vattenpump
3. vattenpumpstätning
4. Kugglåda (kuggremskåpa)
5. oljepump
6. vevaxeltätning
7. Kamremskåpa packning (kuggremskåpa packning)
8. oljetråg
9. vevhusets bottenpackning
10. vevhus
11. motorblock
12. oljekylare

1. Cylinderhuvud

Topplocket är placerat på toppen av motorn och täcker cylindrarna där bränsleförbränning sker. Topplocket innehåller ofta ventiler, ventilstyrningar och ventiler som reglerar rörelsen av luft-bränsleblandningen i motorn.

Funktion: Topplocket tillåter bränsle- och luftblandningen att komma in i cylindern och förbränningsgaserna att komma ut. Det säkerställer också att oljan och kylvätskan rör sig i rätt riktning.

2. Vattenpump

Vattenpumpen är en viktig komponent i motorns kylsystem, vars uppgift är att cirkulera kylvätska genom motorn och kylaren för att hålla motorns driftstemperatur under kontroll.

Funktion: Vattenpumpen ser till att kylvätska ständigt rör sig genom motorn för att förhindra överhettning och hålla motorn vid optimal driftstemperatur.

3. Vattenpumpspackning

Vattenpumpens packning är en del som är installerad mellan vattenpumpen och motorblocket för att förhindra kylvätskeläckage.

Funktion: Packningen ser till att vattenpumpen är korrekt installerad och förhindrar att kylvätska läcker ut ur motorn.

4. Kamremskåpa

En kamremskåpa är en skyddande komponent som täcker kamremmen och håller den ren från smuts, damm och andra föroreningar från den yttre miljön.

Funktion: Kåpan skyddar kamremmen från slitage och skador, samtidigt som det förhindrar att främmande föremål kommer in, vilket kan orsaka funktionsfel.

5. Oljepump

Oljepumpen är en komponent vars uppgift är att dra olja från oljetråget och pumpa den genom motorn för att smörja alla interna komponenter och förhindra överdriven friktion.

Funktion: Oljepumpen säkerställer smörjning av motorkomponenter, förhindrar överhettning och snabbt slitage på komponenter.

6. Vevaxeltätning

Vevaxeln är en av motorns nyckelkomponenter, som omvandlar kolvens upp-och-nerrörelse till rotationsrörelse. Den roterande vevaxeln överför motorns mekaniska energi, som i sin tur förflyttar fordonet.

Funktion: Vevaxeln omvandlar kolvarnas rörelse till rotation, vilket ger motorn dess kraft.

7. Tätning för kuggremskåpa

Kamremskåpans packning är installerad vid kanterna på kamremskåpan för att förhindra att olja eller smuts kommer in i kamremsområdet.

Funktion: Tätningen hjälper till att hålla kamremmens område rent för att säkerställa smidig drift av kamremmen och förhindra överdrivet slitage.

8. Vevhusventilation - Oljetråg

Oljetråget är en tank placerad i botten av motorn som samlar upp oljan som används för att smörja motorn. Oljetråget innehåller även oljefilter och kan utrustas med ett oljekylningssystem.

Funktion: Oljetråget samlar upp olja, håller den på plats och låter oljan cirkulera när den pumpas för att smörja motorns inre komponenter.

9. Oljetrågspackning

Vevhuspackningen är installerad mellan oljetråget och motorbasen för att förhindra oljeläckage.

Funktion: Packningen ser till att olja inte rinner ut från vevhusets botten, skyddar motorns inre komponenter och håller oljetråget fullt.

10. Vevhus

Vevhuset är den nedre delen av motorn som innehåller vevaxeln och andra mekanismer som är involverade i att utveckla motorns kraft. Den innehåller även oljehåligheter som ger smörjning.

Funktion: Vevhuset håller vevaxeln och andra komponenter på plats, samt tillhandahåller en oljebehållare för motorsmörjning.

11. Motorblock

Motorblocket är den huvudsakliga strukturella delen som rymmer alla interna motorkomponenter, såsom cylindrar, kolvar och vevaxel. Motorblocket är vanligtvis tillverkat av ett starkt material, såsom gjutjärn eller aluminium.

Funktion: Motorblocket ger stöd och skydd för alla interna motorkomponenter, samt riktar kylvätska och olja efter behov.

12. Oljekylare

En oljekylare är ett system som kyler motorolja för att förhindra överhettning. Detta kan likna en vattenpump, där oljan strömmar genom kylmoduler för att kyla den innan den återgår till motorn.

Funktion: Oljekylaren håller motoroljetemperaturen inom optimala gränser, vilket förhindrar överhettning och försämring av oljekvaliteten.


Konstruktion och delar av en äldre bilmotor med förgasare:

1. Luftfilter
2. Förgasare
3. Bensinpump
4. Distributör
5. Termostat
6. Kopplingsenhet eller kopplingshus
7. Växellåda
8. Förrätt
9. Motorblock
10. Generator
11. Tändstift
12. Oljesticka - för att mäta oljenivån
13. Cylinderhuvud
14. Cylinderhuvudkåpa








Bilremmar och remrullar

Bild: Bilmotorns remmar och remrullar



1. 1. Kamaxelns remhjul (Camshaft pulley / kamaxeldrev)
2. 2. Generator (alternator)
3. 3. Kamaxelns (oljepumpens) drivaxel
4. 4. Fläktrem
   4.1 Fläkt
5. 5. Vevaxelns remhjul (crankshaft pulley)
6. 6. Fördelarens (mellanaxelns) remhjul (äldre bilar)
7. 7. Remspännare (belt tensioner)
8. 8. Kamrem (tandrem / timing belt)

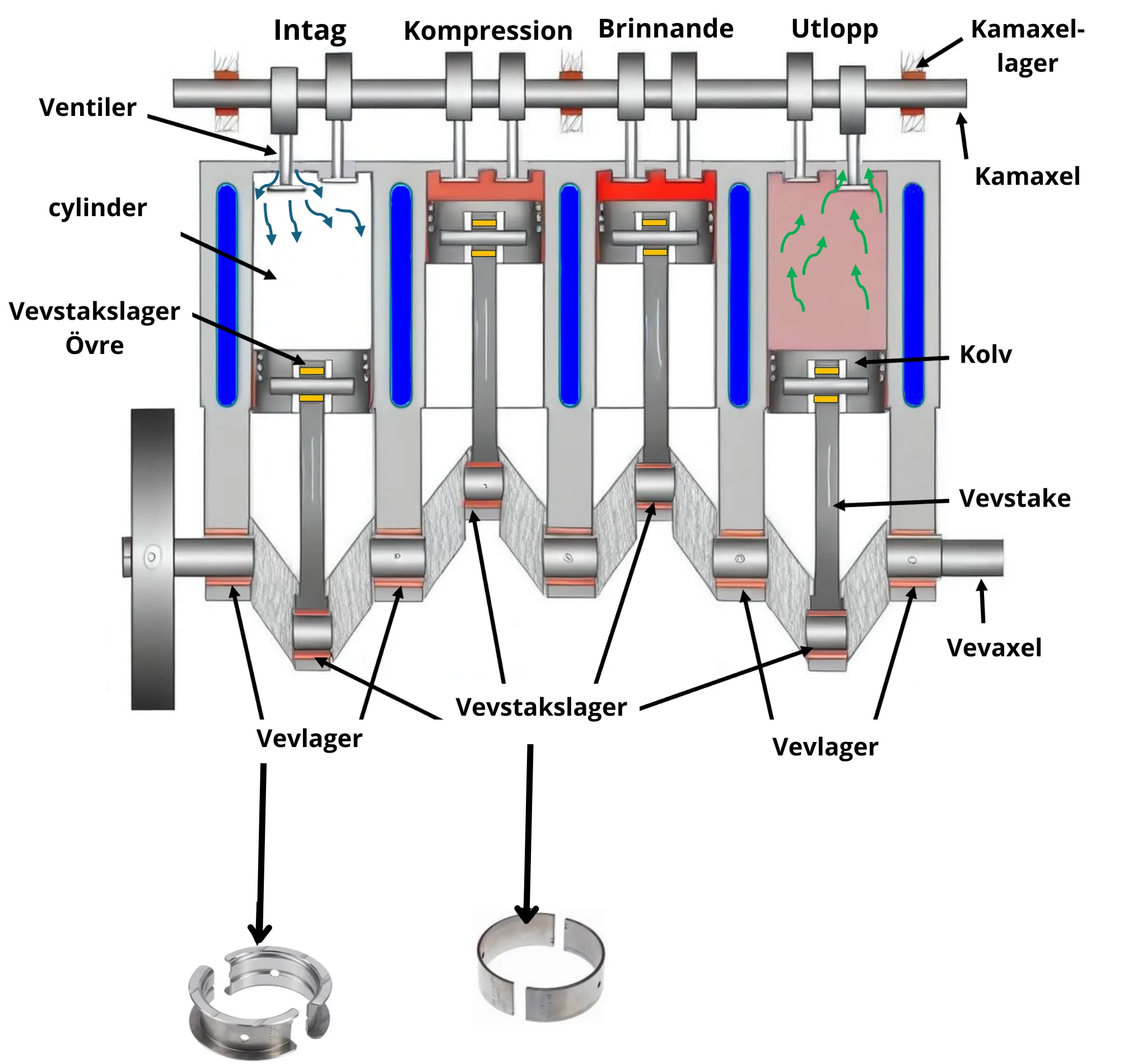

Förbränningsmotordelar:

1. Ventiler (på vakt)
2. Cylinder
3. Vevstakslager lägre
4. Vevstakslager lägre
5. Huvudlager - vevaxellager
6. Vevaxel
7. Vevstång
8. Kolv
9. Kamaxel
10.Kamaxellager

1. Ventiler

Ventiler är mekanismer som öppnar och stänger anslutningarna mellan insugningsgrenröret och avgasgrenröret. De reglerar inträdet av luft- och bränsleblandningen i cylindern och utsläppet av avgaser efter förbränningsprocessen. Ventilerna fungerar under motorns driftcykel och är anslutna till en kamaxel, som bestämmer precisionen i deras rörelse. Ventilmekanismen består av en ventil, en ventilfjäder och ventilaxlar.

• Funktion: Säkerställer att rätt mängd luft och bränsle kommer in i motorn, samtidigt som avgaserna leds ut ordentligt.
• Arbetsprincip: Ventilerna öppnar och stänger enligt motorns arbetscykel, vilket möjliggör rätt luft-bränsleblandning för förbränningsprocessen och avlägsnande av avgaser.

2. Cylinder

En cylinder är en mekanism där förbränning sker. Kolvens rörelse i cylindern producerar en kraft som driver motorn. Antalet cylindrar avgör vanligtvis motorns storlek och effekt. Cylindern måste tillverkas med stor precision för att säkerställa låg friktion och hög effektivitet.

• Funktion:Förbränningen av en blandning av bränsle och luft sker i cylindern, vilket resulterar i generering av kinetisk energi.
• Arbetsprincip: Kolven rör sig upp och ner i cylindern, vilket tillåter luft och bränsle att komma in och avlägsna avgaser.

3. Vevstångslager övre

Vevstångslagren, eller vevstakslagren, är placerade i den övre änden av vevstaken, där vevstaken ansluter till kolven och vevaxeln. Dessa lager tål de tunga belastningar som uppstår när vevstaken flyttar kolven upp och ner i cylindern.

• Funktion: Stånglager ser till att stången rör sig smidigt och förhindrar överdriven friktion.
• Arbetsprincip:Dessa lager bär upp lasten och ger rörelsefrihet för vevstaken, samtidigt som de förhindrar överdrivet slitage på kolven och vevaxeln.

4. Nedre vevstakslager (Connecting Rod Bearings Lower)

De nedre vevstakslagren har samma funktion, men de kopplar ihop vevstaken med vevaxeln. De nedre vevstakslagren tål också hög belastning och möjliggör vevstakens rörelse, så att rörelseenergin överförs till vevaxeln.

• Funktion: Minskar också friktionen och säkerställer att vevstaken kan röra sig fritt.
• Arbetsprincip: De nedre vevstakslagren arbetar tillsammans med de övre lagren för att säkerställa smidig rörelse och minska slitaget mellan delarna.

5. Huvudlager eller ramlager för vevaxeln (Main Bearings - Crankshaft Bearings)

Vevaxelns huvudlager eller ramlager är de huvudsakliga lagren i motorn som stödjer vevaxelns rotation. Dessa lager är placerade i motorblocket och tål stora mekaniska belastningar eftersom de måste bära upp alla roterande komponenter i motorn.

• Funktion: Huvudlagren håller vevaxeln på plats och säkerställer dess jämna rotation.
• Arbetsprincip: Lagren stödjer vevaxeln så att den kan rotera med låg friktion och klara av den stora belastning som genereras av rotationskraften.

6. Vevaxel (Crankshaft)

Vevaxeln är en av de viktigaste delarna i motorn, som omvandlar kolvarnas rörelse till rotation. Vevaxeln kopplar samman alla vevstakar och överför kraften till hjulen. Dess arbetsprincip bygger på att omvandla kolvarnas rörelse till roterande rörelse, som i sin tur genererar rörelseenergi.

• Funktion: Vevaxeln omvandlar kolvarnas rörelse till rotation för att sätta bilens hjul i rörelse.
• Arbetsprincip: När kolven rör sig upp och ner driver vevstaken vevaxeln, vilket omvandlar linjär rörelse till rotation.

7. Vevstake (Connecting Rod)

Vevstaken förbinder kolven med vevaxeln. Dess uppgift är att överföra den kraft som genereras av kolvens rörelse till vevaxeln. Vevstaken är en rörlig mekanism som kan hantera stora mekaniska belastningar.

• Funktion: Vevstaken kopplar samman kolven och vevaxeln och överför kraften till vevaxeln.
• Arbetsprincip: Vevstaken rör sig upp och ner tillsammans med kolven och överför kraften till vevaxeln, vilket omvandlar rörelsen till rotation.

8. Kolv (Piston)

Kolven är en komponent som rör sig upp och ner i cylindern för att komprimera bränsle-luft-blandningen och initiera förbränning. Kolvens rörelse omvandlar energin från förbränningsprocessen till rörelse, vilket driver motorn.

• Funktion: Kolven komprimerar bränsle-luft-blandningen och överför rörelseenergin, som omvandlas till rotationskraft.
• Arbetsprincip: Kolven rör sig upp och ner och komprimerar bränsleblandningen samt deltar i förbränningsprocessen, vilket genererar rörelseenergi.

9. Kamaxel (Camshaft)

Kamaxeln styr öppning och stängning av motorventilerna. Den är kopplad till vevaxeln men arbetar i en annan hastighet eftersom den exakt reglerar ventilernas rörelser enligt motorns arbetscykel.

• Funktion: Kamaxeln kontrollerar ventilernas rörelser för att säkerställa att rätt mängd luft och bränsle kommer in i cylindern samt att avgaserna släpps ut.
• Arbetsprincip: Kamaxeln roterar och styr ventilernas rörelser genom att ge rätt timing för insläpp av bränsle-luft-blandningen och utsläpp av avgaserna.

10. Kamaxellager (Camshaft Bearings)

Kamaxellager sitter vid kamaxelns anslutningspunkter för att säkerställa smidig rörelse och minska friktion. Dessa lager fungerar på samma sätt som vevaxellager, men är specifikt utformade för kamaxeln.

• Funktion: Kamaxellagren stödjer kamaxelns rotation och bidrar till att minska slitaget.
• Arbetsprincip: Kamaxellagren håller kamaxeln på plats och minskar friktionen för att möjliggöra jämn och smidig rörelse.



1. Kamaxel (Camshaft)
2. Fjäderarm (Finger Follower)
3. Ventilfjäderhållare (Spring Retainer)
4. Ventilfjäder (Valve Spring)
5. Ventilstyrning eller ventilsäteguide (Valve Guide)
6. Ventil (Valve)
7. Ventilsäte (Valve Seat)
8. Hydraulisk ventilspeletjusterare (även kallad hydraultryckare, ventiltapp, ventillyftare) (Hydraulic Lash Adjuster or Lifter or Tappet)
9. Frihjul eller fritt rullande rulle (Free roller)















1. Kamaxel (Camshaft)

Funktion:

• Kamaxeln är en roterande metallaxel med speciellt formade "kammar". Dess huvuduppgift är att öppna och stänga insugs- och avgasventilerna vid rätt tidpunkt.
• Kammarna pressar på ventilmekanismens komponenter (t.ex. vipparmar), som överför rörelsen till ventilerna och möjliggör att de öppnas och stängs med exakt timing.

Konstruktion och egenskaper:

• Tillverkad av hållbart stål eller legering för att motstå högt tryck och friktion.
• Kamaxelns timing styrs av en kamrem, kedja eller kugghjul som kopplar den till vevaxeln.
• Kamaxelns form och design påverkar direkt motorns prestanda och vridmoment.

Viktighet:

• Kamaxeln bestämmer exakt när och hur länge ventilerna öppnas, vilket är avgörande för att optimera motorns effektivitet och prestanda.



2. Vipparm (Finger Follower)

Funktion:

• Vipparmen är en mekanisk hävarm som överför rörelsen från kamaxeln till ventilspindeln.
• Dess uppgift är att öppna och stänga ventilen i enlighet med kamaxelns rörelse.

Typer:

• Vanlig vipparm: Enkel mekanisk hävarm.
• Vipparm med rulle (Roller Finger Follower): Innehåller en rulle som minskar friktionen mellan kamaxeln och vipparmen.

Konstruktion och egenskaper:

• Vanligtvis en böjd eller fingrarmsliknande hävarm där ena änden är i kontakt med kamaxeln och den andra med ventilspindeln.
• Tillverkad av starkt och slitstarkt material, såsom härdat stål.

Betydelse

• En jämn och exakt överföring av rörelsen från kamaxeln till ventilen är avgörande för att motorn ska fungera korrekt.



3. Ventilfjäderplatta - fjäderhållare

"Fjäderhållaren" i en motors ventilsystem är en viktig detalj som håller ventilfjädern på plats och säkerställer att fjädern effektivt kan utföra sin funktion. Detta är den mekaniska delen som fäster ventilfjädern på ventilskaftet, vilket gör att ventilen kan öppna och stänga i enlighet med kamaxelns rörelse.

Placering och funktion för ventilfjäderplattan:

1. Plats:

• Överst på ventilfjädern, mellan ventilskaft och fjäder.
• Fäst på ventilskaftet med speciella kilfästen (ventillås eller ventilhållare).

Huvuduppgift:

• Håll ventilfjädern säkert på plats mot ventilskaftet.
• Se till att ventilfjädern kan applicera rätt kraft vid öppning och stängning, vilket hjälper ventilen att stänga snabbt och smidigt.

Hur fungerar ventilfjäderplattan?

Fjäderfäste:

• När väl ventilsystemet är monterat placeras ventilfjädern på fjäderhållaren.
• På ventilskaftet placeras kilfästen som låser fjäderhållaren till ventilskaftet.

Rörelseöverföring:

• När kamaxeln trycker ner ventilen trycker fjäderhållaren, tillsammans med ventilfjädern, mot kraften.
• När ventiltrycket släpps återför fjädern ventilen till sitt ursprungliga läge med hjälp av fjäderhållaren.

Material för ventilfjäderplatta:

• Den är vanligtvis gjord av stål eftersom den måste tåla höga mekaniska krafter och höga temperaturer.
• Lättviktsmaterial som titan används i högpresterande motorer för att minska trögheten och öka motorns varvtalsområde.

Varför är fjäderbrickan viktig?

1. Ventilsystemstabilitet: Håller fjädern på plats och låter ventilen arbeta exakt och effektivt.
   Slitage och hållbarhet: Materialets styrka och den exakta passformen minskar slitaget på ventilsystemet.
   Säkerhet: Säkerställer att ventilsystemsdelar inte går sönder under hög belastning eller höga hastigheter.


Möjliga problem med ventilfjäderbrickan:
Slitage eller sprickbildning:

• Efter långvarig användning kan fjäderhållaren slitas eller tröttas ut, vilket orsakar problem med ventilsystemet.

Felaktig installation:

• Om hållaren eller kilfästena inte är korrekt installerade kan ventilfjädern och ventilsystemet fungera ineffektivt eller till och med gå sönder.

Olämpligt material:

• Hållare gjorda av billiga eller svaga material kanske inte tål motorns belastning.

Sammanfattning:

Ventilfjäderbrickan är en avgörande komponent i motorens ventilsystem som håller ventilfjädern säkert på plats och säkerställer en smidig och effektiv funktion av ventilsystemet. Dess hållbarhet och korrekta installation är viktiga för att säkerställa motorns prestanda och livslängd.

4. Ventilfjäder (Valve spring)

Funktion:

• Ventilfjäderns funktion är att trycka tillbaka ventilen till stängt läge efter öppning. Detta säkerställer att ventilen stänger snabbt och exakt efter att kamaxeltrycket upphör.

Konstruktion och funktioner:

• Spiral metallfjäder, tillverkad av värmebeständigt och starkt stål.
• Installerad runt ventilskaftet, fäst mellan ventilsätet och ventilfjäderhållaren.

Betydelse:

• ventilfriktion eller skador.
• Om ventilfjädern tappar sin elasticitet eller går sönder, kan ventilen förbli öppen, vilket orsakar motorfel.

5. Ventilstyrning eller ventilsätesstyrning (Valve guide)

Ventilstyrningen i en motors ventilsystem är en cylindrisk komponent vars funktion är att styra ventilskaftet under dess rörelse och hålla ventilen på rätt bana. Den är installerad inuti cylinderhuvudet och låter ventilen öppna och stänga smidigt, vilket bibehåller täthet och en effektiv förbränningsprocess.

Ventilsätesstyrningsuppgifter och funktioner:

1. Styrning av ventilspindelns rörelse:

• Ventilstyrningen ser till att ventilskaftet rör sig upp och ner i en rak linje, vilket förhindrar avvikelser.
• Detta är särskilt viktigt för att ventilhuvudet ska passa tätt mot ventilsätet och förhindra gasläckage.

1. Minskar slitage:

• Ventilstyrningen minskar friktionen mellan ventilstammarna och cylinderhuvudet.
• Säkerställer att ventilskaftet inte skaver mot cylinderhuvudets metall, vilket förlänger livslängden på båda delarna.

1. Värmeledningsförmåga:

   • Ventilstyrningen hjälper till att överföra värme som genereras av ventilskaftet till cylinderhuvudet, vilket hjälper till att kyla ventilsystemet.

2. Smörjkontroll:

   • Ventilstyrningen reglerar mängden olja som når mellan ventilskaftet och ventilstyrningen, vilket säkerställer nödvändig smörjning och förhindrar att för mycket olja kommer in i förbränningskammaren.

Konstruktion av ventilstyrning (Valve guide):

1. Material:

• Vanligtvis tillverkad av hållbara material som:
• Gjutjärn (vanliga applikationer).
• Brons (i högpresterande eller racingmotorer, eftersom det leder värme mer effektivt och minskar friktionen).

1. Form och mått:

   • Ett cylindriskt rör som är anpassat till ventilstammarnas diameter för att tillåta mjuk men exakt rörelse.

2. Installation:

   • Ventilstyrningen pressas eller installeras exakt i cylinderhuvudet. Vid behov används värme eller specialverktyg för installation.

Problem och symptom med ventilstyrning:

Sliten ventilstyrning:

• Ventilstyrningen kan slitas ut med tiden, vilket leder till att ventilskaftet rör sig för mycket (glappar) och tätningen försämras.

Symptom:

• Ökad oljeförbrukning: En sliten styrning tillåter att för mycket olja tränger in i förbränningskammaren, vilket orsakar rök i avgaserna.
• Ventilproblem: Ventilerna stänger inte ordentligt, vilket minskar motorns effekt och bränsleeffektivitet.

Värmeproblem:

• Dålig värmeöverföring kan leda till att ventilen överhettas, vilket i sin tur kan orsaka att ventilskaftet böjs eller att ventilen går sönder.

Felaktig installation:

• Om ventilstyrningen inte är korrekt installerad kan ventilen röra sig ojämnt, vilket skadar ventilsätet och tätningen.


Underhåll och reparation av ventilstyrning:

• Utbyte av slitna styrningar:
  • Om ventilstyrningen är sliten måste den bytas ut mot en ny styrning. Detta kan kräva att cylinderhuvudet demonteras och att specialverktyg används.
• Borrning och reparationssatser:
  • Vissa styrningar kan borras om och förses med speciella reparationsinsatser för att återställa deras funktion.


Sammanfattning:

Ventilsätesstyrningen är en kritisk komponent i motorns ventilsystem, vilket säkerställer exakt ventilrörelse och korrekt tätning. Dess tillstånd påverkar direkt motorns prestanda, effektivitet och livslängd. Regelbundet underhåll och byte om nödvändigt är nödvändigt för att förhindra problem i motorns ventilsystem.

6. Ventil (Valve)

Funktion:

• Ventilen reglerar insläppet av luft och bränsleblandningen i förbränningskammaren (insugningsventil) och utsläppet av avgaser (avgasventil).
• Ventilen öppnar och stänger förbränningskammaren enligt motorns arbetscykel.

Konstruktion och egenskaper:

• Tillverkad av slitstarkt och värmebeständigt metall, till exempel legeringar som tål höga temperaturer och tryck.

Består av två huvuddelar:

• Ventilhuvud (valve head): Delen som sluter tätt mot ventilsätet för att försegla förbränningskammaren.
• Ventilskaft (valve stem): En lång och smal del som styr ventilens rörelse. Den rör sig upp och ner i ventilstyrningen (valve guide).

Betydelse:

• Ventilernas täta förslutning och precisa öppning är avgörande för en effektiv förbränningsprocess och motorprestanda.

7. Ventilsäte (Valve seat)

Ventilsätet i en motors ventilsystem är en viktig komponent som säkerställer ett tätt stängningsläge för ventilen. Detta är en specialbearbetad ring eller yta placerad inuti cylinderhuvudet som ventilhuvudet stänger mot för att täta förbränningskammaren. Ventilsätet spelar en nyckelroll i motorns effektivitet, tätning och hur förbränningsprocessen fungerar.

Ventilsätets uppgifter och funktioner:

Tätning av ventilen:

• Ventilsätet ser till att ventilhuvudet stängs exakt och tätt, vilket förhindrar gasläckage från förbränningskammaren eller att luft tränger in utanför den avsedda tidpunkten.

Hög värme- och trycktålighet:

• Ventilsätet klarar av höga temperaturer och tryck som uppstår under motorförbränningsprocessen.

Bibehållande av kraft och effektivitet:

• Ett effektivt fungerande ventilsäte bidrar till att bevara motorns tätning, vilket i sin tur säkerställer effektiv förbränning av bränslet och förbättrar motorns prestanda

Ventilsäteskonstruktion:

Material:
Tillverkas vanligtvis av slitstarka och värmebeständiga material, såsom:

• Gjutjärn (för standardmotorer).
• Härdat stål eller nickelbaserade legeringar (starkare och mer värmebeständiga, särskilt i moderna eller högprestandamotorer).
• Brons eller andra legeringar som är specifikt utformade för att tåla höga temperaturer.

Montering:

• Ventilsätet pressas eller bearbetas vanligtvis in i cylinderhuvudet.
• I vissa fall används insatser för ventilsäten (valve seat inserts), som installeras för extra hållbarhet.

Form:

• Ventilsätet bearbetas med exakta vinklar för att passa ventilhuvudet (till exempel i vinklar på 30°, 45° eller 60°, beroende på motorns konstruktion).



Ventilsätets arbetsprocess:

Ventilens öppning och stängning:

• När ventilen stängs trycker ventilhuvudet tätt mot ventilsätet, vilket tätar förbränningskammaren.
• När ventilen öppnas släpper den in luft eller luft-bränsleblandningen (insugsventil) eller släpper ut avgaserna (avgasventil).

Värmeledning:

• Ventilsätet hjälper till att leda bort värme från ventilen till cylinderhuvudet, vilket förhindrar att ventilen överhettas.

Möjliga problem med ventilsätet:

Slitage och skador:

• Med tiden kan ventilsätet slitas, vilket kan leda till att ventilen inte längre sluter tätt och orsakar kompressionsproblem.
• Skador kan uppstå på grund av förbränningsrester eller felaktig funktion av ventilspindeln.
• Felaktig montering eller slitage:
• Om ventilsätet inte är korrekt monterat kan ventilen läcka, vilket minskar motorns prestanda och effektivitet.

Läckage i förbränningskammaren:

• Om ventilen och ventilsätet inte sluter tätt kan gaser läcka, vilket leder till kraftförlust i motorn eller ökad bränsleförbrukning.

Underhåll och reparation av ventilsäten:

1. Ventilsätesslipning (valve seat grinding):
   • Om ventilsätet är slitet kan det slipas för att återställa tätheten mellan ventilen och ventilsätet.
2. Byte av ventilsätet:
   • Vid allvarlig skada kan det bli nödvändigt att ta bort ventilsätet och ersätta det med ett nytt.
3. Använda ventilinsatser:
   • I högpresterande eller kraftiga motorer används ofta ventilsätesinsatser som är mer hållbara.

Tecken på att ventilsätet kan vara problematiskt:

• Förlust av motorkraft.
• Överdriven rök i avgasröret.
• Ojämn motordrift.
• Ökad bränsleförbrukning.

Sammanfattning:

Ventilsätet är en kritisk komponent i motorns ventilsystem, vilket säkerställer tät ventilstängning och effektiv motordrift. Dess tillstånd påverkar direkt motorns kompression, prestanda och bränsleförbrukning. Regelbundet underhåll och, om nödvändigt, reparation eller utbyte är nödvändigt för att säkerställa motorns livslängd och effektivitet.

8. Hydraulisk fransjusterare eller lyftare eller ventillyftare (även känd som hydraulisk fransjustering, lyftare eller ventillyftare)(På engelska: Hydraulic lash adjuster eller Lifter eller Tappet)

Hydraulic lash adjuster är en viktig del av motorns ventilsystem, vars uppgift är att automatiskt justera ventilspelet (ventilspelet) medan motorn är igång. Detta hjälper till att förhindra överdrivet buller, slitage och säkerställer en effektiv funktion av ventilsystemet. Denna del används ofta i moderna motorer, särskilt i överliggande kamaxelkonstruktioner (OHC och DOHC).

Hydraulic lash adjuster uppgifter och arbetsprincip

1. Justera ventilspelet automatiskt:

• Ventilspel är utrymmet mellan kamaxeln och ventilen, som skapas genom uppvärmning eller kylning av metallen. Felaktigt ventilspel kan orsaka minskad motorprestanda eller oljud.
• Den hydrauliska kompensatorn justerar automatiskt detta gap med hjälp av oljetrycket.

Använda oljetryck:

• Inuti kompensatorn finns en liten kolv och en kammare som är fylld med motoroljetryck. Oljetrycket rör sig genom små kanaler och trycker kolven till rätt läge.
• När ventilspelet ökar (på grund av metallkontraktion när motorn är kall), fyller oljetrycket gapet.

Brusreducering:

• Om ventilspelet är för stort uppstår ett klickande eller knackande ljud. En hydraulisk kompensator minskar eller eliminerar detta ljud och håller motorn igång tyst och jämnt.

Konstruktion och egenskaper

Materjal:

• Vanligtvis tillverkat av härdat stål eller lättmetaller för att tåla motorens höga temperaturer och tryck.

Konstruktion:

• Inuti kompensatorn finns en kolv, en fjäder och en oljekammare som tillsammans arbetar för att justera ventilspelen.

Installationsplats:

• Placeras nära ventilstången, vipparmen eller kamaxeln, beroende på motorens konstruktion.

Fördelar med en hydraulisk kompensator

1. Lågt underhåll:
   • Till skillnad från mekaniska system kräver hydrauliska kompensatorer inte regelbunden manuell justering av ventilspelet.
2. Brusreducering:
   • Förhindrar buller som orsakas av spelet mellan motorventilerna och kamaxeln.
3. Förbättrad motorprestanda:
   • Exakt ventilspelsjustering hjälper till att uppnå en effektivare förbränningsprocess och förbättrar motorns tillförlitlighet.
4. Livslängd:
   • Minskar slitage på ventilsystemdelar.


Problem och underhåll

Även om hydrauliska kompensatorer är tillförlitliga kan problem uppstå i följande situationer:

1. Oljekvalitet och tryck:
   • Olja av dålig kvalitet eller otillräckligt oljetryck kan orsaka fel på kompensatorn. Det är viktigt att använda tillverkarens rekommenderade motorolja och byta den regelbundet.
2. Slitage eller blockering:
   • Blockering i oljepassagerna kan förhindra att oljetrycket når kompensatorn, vilket orsakar ett knackande ljud och ojämn drift.
3. Ljud när motorn är kall:
   • När motorn är kall kan kompensatorn tillfälligtvis inte fungera korrekt, men problemet försvinner när den värms upp.

Underhållsrekommendationer:

• Regelbundna oljebyten och övervakning av motoroljans kvalitet är avgörande för att förhindra problem med hydrauliska kompensatorer.
• Om motorn går ojämnt eller bullrar för mycket, bör ventilsystemet kontrolleras och, om nödvändigt, den felaktiga kompensatorn bytas ut.

Sammanfattning

Den hydrauliska ventilspelsjusteraren är en viktig komponent i moderna motorers ventilsystem, som säkerställer automatisk justering av ventilspel och smidig drift. Den minskar motorljud, slitage och behovet av underhåll, vilket gör att motorn fungerar effektivare och mer pålitligt. Med korrekt underhåll och användning av högkvalitativ motorolja kan denna del fungera problemfritt under hela motorns livslängd.

9. Fri rulle eller fritt rörlig rulle (Free roller)

Motorns ventilsystem "free roller" är en mekanisk komponent som används i mekanismen mellan kamaxeln och ventilsystemet, särskilt i moderna högpresterande eller effektiva motorer. Det är en rullformad detalj som vanligtvis finns på lyftaren eller vipparmen (rocker arm), och dess uppgift är att minska friktionen och förbättra systemets tillförlitlighet.

Free Roller funktioner och uppgifter:

Minskning av friktion:

• Fri rulle minskar friktionen mellan kamaxeln och lyftaren (eller vipparmen). Som resultat arbetar ventilsystemet mer effektivt och slits mindre.

Överföring av rörelse:

• Fri rulle överför den roterande rörelsen från kamaxeln till ventilskaftet, vilket gör det möjligt för ventilerna att öppnas och stängas.

Effektivare värmeöverföring:

• Minskad friktion genererar mindre värme, vilket hjälper till att hålla motorns arbetstemperatur under kontroll.

Minskad bränsleförbrukning och ökad effektivitet:

• Tack vare minskad friktion och effektivare funktion bidrar fri rulle till bättre bränsleekonomi och ökad motoreffekt.



Var finns fri rulle (Free Roller) i motorns ventilsystem?

• Rocker arm (vipparm): Fri rulle kan vara placerad i änden av vipparmen, där den kommer i kontakt med kamaxeln.
• Stötdämpare (tappet): I vissa fall är den fria rullen integrerad i änden av stötdämparen, där den rör sig längs kamaxeln.



Fördelar med fri rulle (Free Roller):

Längre livslängd:

• Den fria rullen minskar slitaget på både kamaxeln och andra delar av ventilsystemet.

Lägre friktion:

• Mindre friktion innebär att motorn förlorar mindre energi, vilket ökar dess effektivitet.

Tystare drift:

• Minskad mekanisk friktion minskar motorljudet.

Möjliga problem med Free Roller:

1. Bära:
   • Med tiden kan ytan på tomgångslagren eller rullen slitas, vilket kan orsaka skada på kamaxeln.
2. Lagerfel:
   • Om lagren inuti rullen går sönder kan rullen fastna och orsaka systemfel.
3. Smörjningsproblem:
   • Otillräcklig smörjning kan leda till att rullen eller dess lager överhettas och slits snabbt.

Underhåll och reparation:

1. Regelbunden smörjkontroll:
   • Free roller kräver konstant smörjning för att förhindra friktion och slitage.
   Besiktning för slitage:
   • Under motorunderhåll bör tomgångsremskivan inspekteras för att säkerställa att den rör sig smidigt och är fri från skador.
2. Byte vid fel:
   • Om välten är sliten eller skadad måste den bytas ut mot en ny för att förhindra ytterligare skador på kamaxeln eller ventilsystemet.


Sammanfattning:

Free roller är en viktig detalj i motorns ventilsystem, vars huvudfunktion är att minska friktionen och förbättra ventilernas effektivitet. Detta bidrar till att öka motorns hållbarhet och prestanda samtidigt som bränsleförbrukningen och underhållskostnaderna minskar. Regelbundet underhåll och snabba reparationer säkerställer långvarig och problemfri drift av denna viktiga komponent.





1. Ventilkilar / Ventillås (Valve keepers)

2. Ventilfjäderhållare (Spring retainer)

3. Ventilfjäder (Spring)

4. Ventilstyrtätning (Stem seal)





Figur: Ventilstyrtätningar, ventilfjädrar

Motorns Ventilmekanism – Ventilkilar, Ventilstyrtätningar och Andra Viktiga Komponenter

Motorns ventilmekanism är ett av de mest kritiska systemen som påverkar motorns funktion, prestanda och hållbarhet. Ventilkilar (Valve Keepers), ventilstyrtätningar (Stem Seals), vipparmsbussningar (Rocker Arm Bushings) och ventilspelsjusterande shims eller justerskivor (Valve Clearance Adjusting Discs) är viktiga komponenter som säkerställer en jämn och tillförlitlig motorfunktion.

Ventilkilar – Vad är de och varför är de viktiga?

Ventilkilar är små metallkomponenter som fäster ventilen vid ventilfjädern. De hjälper till att hålla ventilen säkert på plats och säkerställer att ventilfjädern sitter korrekt.

Ventilkilar – huvudsakliga funktioner:

• Fäster ventilen och ventilfjädern till varandra

• Förhindrar att ventilen rör sig oavsiktligt eller lossnar

• Säkerställer jämn motorgång och korrekt ventiltiming

Vanliga problem och lösningar:

• Slitage på ventilkilar: Kan leda till felaktig ventilposition och minskad motorprestanda

• Skadade eller lösa ventilkilar: Kan orsaka allvarliga motorskador, inklusive ventilbrott

• Lösning: Kontrollera ventilkilarna vid motorservice och byt ut dem vid behov.

Ventilstyrtätningar (Stem Seals) – Håller oljan under kontroll

Ventilstyrtätningar är tätningar som förhindrar att motorolja tränger in i förbränningskammaren. Dessa tätningar sitter runt ventilstammen och förhindrar överdrivet oljeläckage genom insugnings- eller avgasventilerna.

Ventilstyrtätningarnas huvudsakliga funktioner:

• Förhindrar att motorolja kommer in i förbränningskammaren

• Minskar överdriven oljeförbrukning och förhindrar rökutveckling från motorn

• Säkerställer att motorn arbetar effektivt och miljövänligt

Vanliga problem och lösningar:

• Slitna eller hårdnade tätningar: Kan orsaka ökad oljeförbrukning och blåaktig rök i avgaserna

• Oljeförbränning: Skadade tätningar kan göra att olja läcker in i förbränningskammaren och smutsar ner motorn

• Lösning: Om motorn förbrukar mycket olja eller om avgaserna är blåaktiga bör ventilstyrtätningarna kontrolleras och vid behov bytas ut.



Vipparmsbussning (Rocker Arm Bushing) – Hur påverkar den motorn?

Vipparmsbussningen är en komponent som sitter i eller runt vipparmen (rocker arm) och hjälper till att minska friktionen mellan vipparmen och kamaxeln.

Vipparmsbussningens huvudsakliga funktioner:

• Säkerställer mjuk och jämn rörelse hos vipparmen och minskar slitage

• Bidrar till tystare motorgång genom att reducera vibrationer och buller

• Förlänger ventilmekanismens livslängd

Vanliga problem och lösningar:

• Slitna bussningar: Kan orsaka ökat buller i motorns ventilmekanism

• Otillräcklig smörjning: Om vipparmsbussningen inte får tillräckligt med olja kan slitaget öka snabbt

• Lösning: Kontrollera och smörj bussningarna enligt tillverkarens rekommendationer eller byt ut dem vid behov.

Ventilspelsjusterande shims / justerskivor (Valve Clearance Adjusting Disc) – Noggrann inställning av ventilspel

En ventilspelsjusterande shim (justerskiva) är en metallskiva som används för att exakt justera ventilspel mellan kamaxeln och ventilen. Korrekt ventilspel är avgörande för att säkerställa motorns optimala driftförhållanden.

Ventilspelsjusterande shims huvudsakliga funktioner:

• Möjliggör exakt justering av ventilens öppning och stängning

• Säkerställer jämn och effektiv motorgång

• Minskar motorljud och slitage

Vanliga problem och lösningar:

• Felaktigt ventilspel: För stort eller för litet ventilspel kan orsaka driftstörningar i motorn

• Slitage på shims: Med tiden kan justerskivor slitas och behöva bytas ut

• Lösning: Kontrollera ventilspelen regelbundet och byt vid behov shimen till korrekt tjocklek.

Ventilkilar, ventilstyrtätningar, vipparmsbussningar och ventilspelsjusterande shims är viktiga delar i motorns ventilmekanism som direkt påverkar motorns prestanda, driftsäkerhet och livslängd. Regelbundet underhåll och tidig upptäckt av problem hjälper till att förebygga allvarliga motorhaverier och säkerställer jämn och effektiv drift. Om du märker ökad oljeförbrukning, minskad prestanda eller ovanliga motorljud bör dessa komponenter kontrolleras i första hand.

Sammanfattning

Bilens motorfunktion bygger på förbränningsprocessen, där en blandning av bränsle och luft förbränns för att producera rörelseenergi. Samspelet mellan motorkomponenter såsom ventiler, cylinder, vevstake, kolv, vevaxel och kamaxel säkerställer en jämn och stabil motordrift. Varje komponent har sin specifika uppgift för att uppnå effektiv och tillförlitlig motorfunktion. När alla dessa delar arbetar i exakt samverkan ger de motorn lång livslängd och hög prestanda.
