Bil kopplingsgaffel: liten detalj, stora problem

När man pratar om en bils kopplingssystem fokuserar de flesta på de stora och dyra delarna: kopplingskorgen, kopplingslamellen eller svänghjulet med två massor. Men funktionen hos hela detta komplexa system beror ofta på en enkel men avgörande metallspak – kopplingens urtrampningsgaffel . Detta är en detalj som många bilägare bara upptäcker när det blir omöjligt att växla eller när de hör ett misstänkt skrikande ljud från växellådan.

I den här omfattande guiden dyker vi djupt ner i kopplingsgaffelns anatomi. Vi tittar på varför denna enkla del går sönder, vilka de typiska symtomen är och vi lyfter fram specifika bilmodeller som har fabriksfel. Vi delar också med oss ​​av rekommendationer för reservdelsmärken för att säkerställa att din reparation håller i åratal.

1. Vad är en kopplingsgaffel och hur fungerar den?

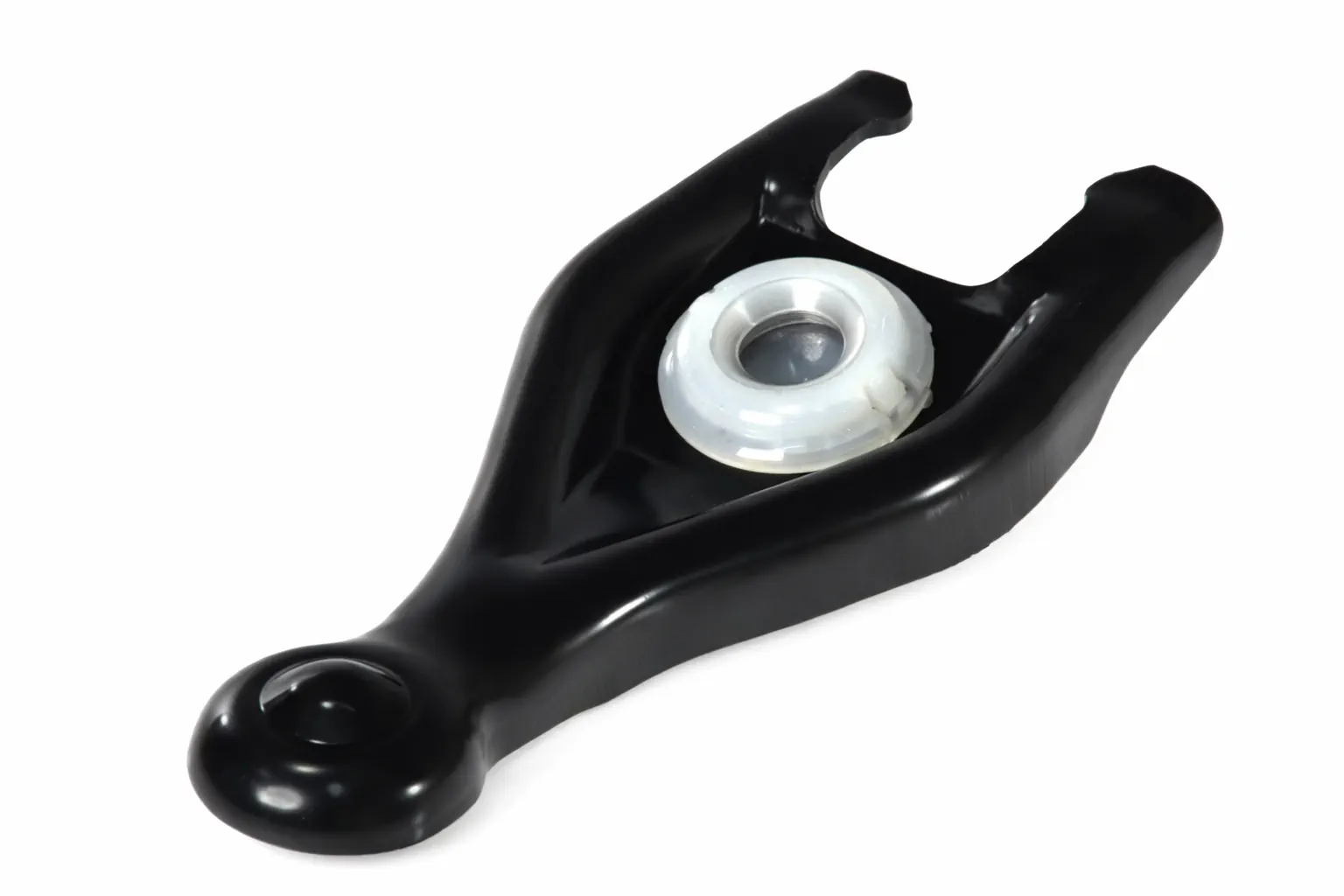

Kopplingsgaffeln är i huvudsak en enkel spak (hävarm) som fungerar enligt principen om en fysisk spak. Den är placerad inuti växellådshuset (kopplingshuset) och dess funktion är att omvandla den linjära rörelsen hos en hydraulisk arbetscylinder eller vajer till rörelsen hos ett axiallager.

arbetsprincip steg för steg:

1. Ingångskraft: föraren trycker ner kopplingspedalen. Detta tryck överförs via huvudcylindern och rörledningar till kopplingens slavcylinder (eller i äldre bilar via en kabel).
2. Tryckning: Slavcylinderstången trycker på den yttre änden av kopplingsgaffeln (den del som sticker ut ur växellådan eller är åtkomlig).
3. Pivot: Gaffeln är fäst vid en speciell kula eller axel inuti transmissionen som kallas pivotkula . Det är den punkt runt vilken gaffeln roterar.
4. Utgående kraft: Den andra änden av gaffeln (som vanligtvis är tvådelad och liknar en gaffel) trycker på kopplingens urtrampningslager.
5. Urkoppling: Urtrampningslagret pressar i sin tur kopplingskorgen mot lamellerna, vilket lossar kopplingsskivan och bryter förbindelsen mellan motor och växellåda.

Även om processen verkar enkel är krafterna som gaffeln måste motstå enorma. Varje gång du trycker på pedalen måste gaffeln övervinna det starka mottrycket från kopplingskorgens fjäder. I sportigare bilar kan dessa krafter uppgå till hundratals kilogram.

2. Varför går kopplingsgafflar sönder eller slits ut?

Kopplingsgaffeln är vanligtvis tillverkad av pressat stål eller gjutjärn. I teorin borde den hålla hela bilens livslängd, men i praktiken är det en av de vanligaste orsakerna till att kopplingen "försvinner".

huvudorsaker till misslyckande:

• Metallutmattning och böjning: Åratal av cyklisk belastning (tusentals pressar) kommer att utmatta metallen. Stålgafflar i pressad stål kan börja böjas med tiden. Även en millimeter böjning i mitten av gaffeln innebär att urtrampningslagret inte längre rör sig tillräckligt långt för att helt frigöra kopplingen.
• Sprickor och brott: Mikrosprickor kan uppstå vid särskilt högbelastade punkter (t.ex. runt vridpunkten), vilket så småningom leder till att gaffeln går sönder helt på mitten. Detta händer ofta plötsligt – pedalen bottnar och kommer inte upp igen.
• Slitage på vridpunkten: Gaffeln vilar på ett metall- eller plastblock. När smörjmedlet torkar ut uppstår metall-mot-metall-kontakt. Ett hål kan slitas in i gaffeln, vilket förändrar gaffelgeometrin och förkortar spakens slaglängd.
• Slitage på armarna: Gaffelarmarna som trycker på axiallagret slits också. Om de slits ojämnt kommer axiallagret att börja röra sig snett, vilket gör att lagret kärvar och pedalen känns tung.
• Brist på smörjning: Fettet som tillsätts på fabriken torkar ut med åren och blandas med kopplingsdamm och förvandlas till en slipande pasta. Detta påskyndar slitaget drastiskt.

3. Symtom: Hur känner man igen en trasig kopplingsgaffel?

En trasig gaffel kan visa sig på flera sätt, ofta förväxlade med en sliten kopplingsskiva eller felaktig hydraulik. Här är de viktigaste varningssignalerna:

1. tung eller stel kopplingspedal

Om gaffelns vridpunkt är torr eller sliten ökar friktionen. Du måste använda betydligt mer fottryck för att röra gaffeln. Detta resulterar ofta i en "stegrig" eller ryckig känsla av pedalen.

2. kopplingen lossar inte ordentligt (kugghjulen skramlar)

Om gaffeln är böjd eller sprucken kommer den inte att kunna trycka urtrampningslagret tillräckligt långt. Resultatet blir att även när pedalen är nedtryckt är kopplingsskivan fortfarande delvis i ingrepp med svänghjulet. Första växeln och backen kommer att läggas i med svårighet eller med ett skrammel.

3. knarrande eller gnistrande ljud

Ett mycket vanligt symptom. När du trycker ner kopplingen hör du ett gnisslande ljud under huven (eller under bilen). Detta indikerar vanligtvis brist på fett mellan gaffeln och axelns svängtapp. Detta ljud kan ofta höras även utanför bilen.

4. kopplingspedal "låg"

Kopplingen börjar "inkopplas" direkt från botten eller släpper inte förrän pedalen är helt nedtryckt i golvet. Detta tyder på en geometriförändring i systemet – gaffeln är förmodligen böjd.

5. pedalvibrationer

Om gaffelarmarna är ojämnt slitna kommer de inte att trycka direkt på lagret. Lagret kommer att börja "dansa" på axeln, vilket kommer att överföra vibrationer till hydrauliken och därifrån till din fot.

4. Typiska fel hos bilmodeller: var är gaffelns svaga punkt?

Även om kopplingsgaffeln kan gå sönder på alla bilar, finns det vissa modeller där det är ett ökänt vanligt fel. Statistik över reservdelsförsäljning och verkstadserfarenheter belyser följande "syndare":

Subaru (Impreza, WRX, Forester, Legacy)

Problem: Subarus 5-växlade manuella växellådor (särskilt turbomodeller från 2000-2015) är ökända för att ha svaga gafflar. En spricka uppstår runt den stansade stålgaffelns vridpunkt.
Resultat: gaffeln böjs eller svängtappen trycks genom gaffelns metall. Kopplingspedalen blir mjuk och växlar inte.
Lösning: Det rekommenderas att montera en förstärkt (smidd eller tjockare) gaffel, vilket erbjuds av eftermarknadstillverkare.

BMW (E36, E46, E39, E60 och andra)

Problem: BMW använder vanligtvis inte en svängtapp i stål, utan en "svamp" av plast/nylon ( svängtapp ). Med tiden blir denna plast spröd och slits ut eller går sönder helt.
Resultat: gaffeln kommer att förbli lös och lös. Kopplingskänslan blir vag och pedalen kan bli stående på glänt. Mer sällan slits även gaffeln vid kontaktpunkterna.
Lösning: Varje gång du byter kopplingen bör du även byta ut dess stödbult i plast. Ännu bättre, byt ut den mot en trimbult i metall (mässing eller stål) som håller för evigt.

Honda (Civic, Accord, CR-V - K-seriens motorer)

Problem: Hondas gafflar är generellt sett starka, men problemet är gnisslande ljud. Slavcylinderns stång skaver mot gaffelhålet och ger ifrån sig ett extremt irriterande ljud.
Resultat: hörselnedsättning och obehag, även om funktionaliteten bibehålls under lång tid.
Lösning: En tillfällig lösning är att spraya med smörjmedel, men en permanent lösning kräver att man tar bort gaffeln, rengör den och smörjer den med en lämplig värmebeständig pasta.

Mitsubishi (Lancer Evolution, Eclipse)

Problem: I likhet med Subaru drabbas även Mitsubishis sportigare modeller av gaffelbrott när man använder en styvare (t.ex. keramisk) koppling.
Resultat: pedalen sjunker ner till botten.
lösning: förstärkt eftermarknadsgaffel.

vag grupp (vw golf, passat, audi a4/a6)

Problem: Äldre 5-växlade växellådor var benägna att bryta gaffelarmarna. I nyare modeller är problemet mer sannolikt att gaffelfästet (fjädern) som håller gaffeln på plats går sönder.
Resultat: gaffeln förskjuts och axiallagret är inte centrerat.
Lösning: ny gaffel med nytt monteringsfäste.

Ford/Mazda (Duratec-motorer och MTX-75-växellåda)

Problem: gaffeln böjer sig vid hög körsträcka. Eftersom materialet är relativt tunt kommer det att utmattas med tiden.
Resultat: svårigheter att växla från första till backväxel, ofta feldiagnostiserat som ett synkroniseringsfel.

5. Diagnostik: Hur kan man vara säker på att felet ligger i gaffeln?

Eftersom kopplingsgaffeln sitter inuti växellådan är det svårt att visuellt inspektera den utan att ta bort lådan. Det finns dock några knep:

1. Titta genom inspektionshålet: Många växellådor har ett gummibelagt inspektionshål, eller så kan du ta bort gumminippeln på slavcylindern. Med hjälp av en ficklampa och en liten spegel (eller en endoskopkamera, vilket är ett billigt verktyg nuförtiden) kan du kika in i lådan. Låt en hjälpare trycka ner kopplingen och se gaffeln röra sig.
2. Demontering av slavcylindern: Demontera kopplingens slavcylinder (vanligtvis 2 bultar). Du kan nu känna gaffelns yttre ände med fingrarna. Den ska röra sig något fritt (med lite vickning), men den ska inte kännas "lös" eller vingla onaturligt.
3. ljudtest: om gnisslet tydligt kommer från lådan när motorn är avstängd, är detta ett tecken på en torr pivot.

6. Bytesprocessen och varför är den dyr?

Häri ligger kopplingsgaffelns största paradox: själva reservdelen är billig, men utbytet är dyrt.

En genomsnittlig kopplingsgaffel kostar mellan 15 och 50 euro, beroende på bilmärke. Arbetet med att byta ut den kostar dock ofta hundratals euro. Varför? För i 99 % av fallen måste växellådan kopplas bort från motorn och tas bort under bilen för att komma åt gaffeln. Det innebär att man måste koppla bort halvaxlarna, startmotorn, växelspaken och många kablar.

Viktigt råd: just på grund av den stora arbetsmängden är det extremt orimligt att bara byta ut kopplingsgaffeln (såvida den inte oväntat gick sönder på den nya kopplingen). Och vice versa – om du byter kopplingssatsen (skiva, korg, lager) är det obligatoriskt att inspektera och vid behov byta ut kopplingsgaffeln och dess stödbult. Att spara 20 euro på gaffeln kan senare innebära 300 euro i omarbete.

vad mer ska man ersätta med gaffeln?

• Svängkula/-tapp: som nämnts i BMW-exemplet slits den lika mycket som själva gaffeln.
• låsfjäder: en liten fjäder som håller gaffeln på plats i änden av gaffeln. Den är ofta sliten eller rostig.
• Dammskydd för arbetscylinder: en gumminippel som förhindrar att smuts tränger in i lådan.
• Axiallager: detta har direkt kontakt med gaffeln och bör alltid bytas ut mot ett nytt.

7. Reservdelsmärken: vem ska man lita på?

Eftersom arbetskraft är dyr är det inte värt att snåla på gaffelns kvalitet. Billig kinesisk metall kan vara mjuk eller porös, vilket leder till snabb böjning. Här är några välrenommerade tillverkare vars produkter du kan lita på:

premiumkvalitet (OEM-tillverkare):

• Sachs (ZF): Toppen av tysk ingenjörskonst. Originaltillverkare för många europeiska bilar (BMW, VW, Audi, Mercedes). Deras gafflar är exakt dimensionerade och tillverkade av härdat stål.
• Luk (Schaeffler): En annan stor aktör på marknaden. Särskilt starka på svänghjul med dubbla masser och kopplingssystem. Luk-gafflar är hållbara och pålitliga.
• Valeo: en fransk jätte som tillverkar originaldelar till många franska, italienska och koreanska bilar.

bra pris-kvalitetsförhållande:

• Blue Print: specialiserar sig på asiatiska och amerikanska bilar. Deras förpackningar innehåller ofta produkter från japanska originaltillverkare (som 555 eller GMB).
• japanparts / ashika: ett bra val för äldre japanska och koreanska bilar.
• febi bilstein: erbjuder ett brett utbud av gafflar och särskilt fästelement (fjäderbensbultar, klämmor).

prestanda / förstärkta delar:

Om du kör en trimmad bil (t.ex. Subaru WRX STI eller BMW Drift Project) är det värt att leta efter speciella "billet" (frästa) eller smidda gafflar, tillverkade av specialiserade trimningsföretag (t.ex. Verus Engineering, RTS, etc.). De är dyrare, men okrossbara.

8. Underhåll och förebyggande åtgärder: Kan gaffelns livslängd förlängas?

Kopplingssystemet är ett slutet system och kan inte "underhållas" i konventionell bemärkelse. Korrekt installation och smörjning är dock avgörande.

gyllene regler för installation:

• Rätt fett: detta är den viktigaste punkten! Specialfett måste appliceras på gaffelns vridpunkter och kontaktytor med lagret och arbetscylindern.
  Rekommendation: Använd ett fett med hög temperaturbeständighet och hög belastningskapacitet, såsom en pasta innehållande molybdendisulfid (MoS2) eller ett speciellt kopplingsfett (t.ex. Sachs High Performance Grease).
• Överdriv inte: för mycket fett är farligt. Den roterande kopplingskorgen kan kasta överflödigt fett på kopplingsskivan. Detta kommer att få kopplingen att slira. Applicera endast ett tunt lager fett på kontaktpunkterna.
• Kopparfett? Nej! Många mekaniker använder kopparfett. Det är inte det bästa valet eftersom kopparfett tenderar att torka ut med tiden och bli en tjock, klumpig massa som hindrar rörelsen.

körstil:

Håll foten på kopplingspedalen endast när du växlar. Att köra med foten på pedalen (även vid lätt tryck) utsätter urtrampningslagret och gaffeln för konstant spänning, vilket sliter ut både lagret och gaffelarmarna och vridpunkten.

sammanfattning

Kopplingsgaffeln är som en bils "akilleshäl" – liten och billig, men om den går sönder stannar den bilen helt. Oavsett om du har en Subaru, BMW eller en vanlig familjebil är det alltid värt att överväga gaffeln om du har problem med kopplingen.

Om du planerar att byta ut din koppling, fatta ett smart beslut: beställ en ny gaffel och kopplingsslavcylinder i förväg. Denna lilla investering säkerställer att din bils växlingar går smidigt, enkelt och tyst under de kommande 100 000 kilometerna. Välj högkvalitativa delar från pålitliga tillverkare som Sachs eller Luk, och undvik billiga kopior som kan göra dig strandsatt.

Ta hand om din bil och njut av en smidig åktur!
