bil differential: en av de viktigaste komponenterna i motorsystemet

I den här kategorin hittar du differentialdelar som oljebytesbult/-lock, differentialmellanaxel, mellanaxeltätningar etc.

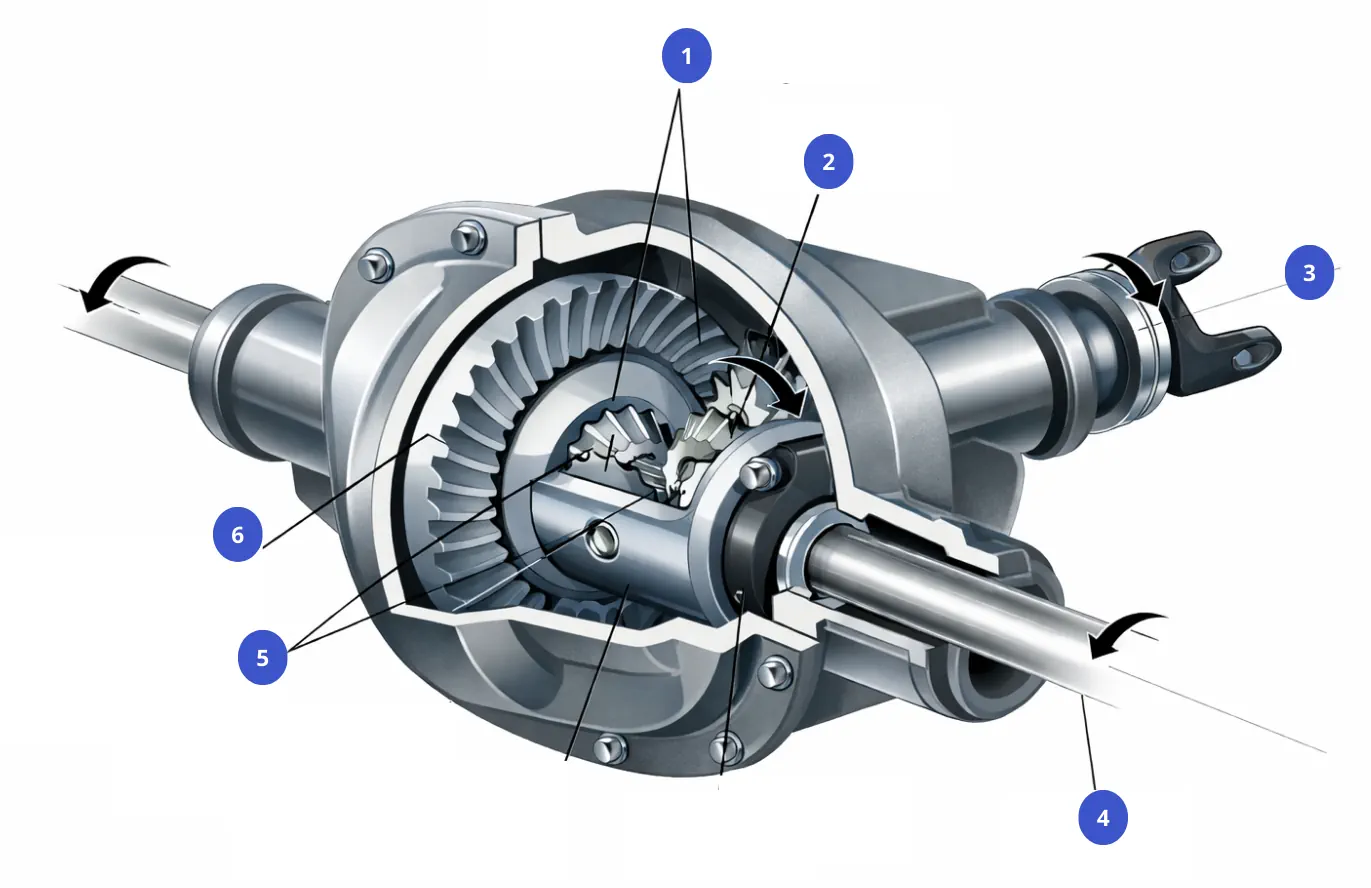

Fig. Konstruktion av en bildifferential.

1. spiralformade kugghjul
2. växeln
3. kardanled
4. stickaxel
5. spiralformade kugghjul
6. växeln

Drivlinan i alla fordon är en komplex och finjusterad mekanism, vars en av de viktigaste komponenterna är differentialen. Differentialens huvudsakliga funktion är att fördela motorns vridmoment mellan drivhjulen så att de kan rotera med olika hastigheter vid kurvtagning. Även om differentialen i sig är byggd för att motstå enorma belastningar, beror dess långa livslängd direkt på flera mindre men viktiga komponenter. I den här artikeln kommer vi att fokusera på tre viktiga delar: differentialens oljebytesbult (lock), mellanaxeln och mellanaxeltätningarna.

Bult/lock för differentialoljebyte: en liten men viktig detalj

Differentialen kräver speciell transmissionsolja för att fungera smidigt och förhindra slitage på metalldelar. Precis som motorolja måste differentialoljan bytas regelbundet för att avlägsna metallskräp och bibehålla oljans optimala smörjegenskaper. Det är här oljebytesbulten eller locket kommer in i bilden.

Differentialen har vanligtvis två pluggar: en för påfyllning (övre) och en för tömning (nedre). Den nedre oljebytesbulten är ofta utrustad med en stark magnet. Magnetens uppgift är att fånga upp de fina metallspån som bildas under kugghjulens naturliga slitage. Denna enkla men geniala lösning förhindrar att slipande metallspån kommer in mellan lagren och kugghjulen, vilket förhindrar för tidigt slitage på den dyra enheten.

Varje gång differentialoljan byts är det oerhört viktigt att kontrollera tätningsstiftets skick. En ny tätningsbricka (vanligtvis koppar eller aluminium) bör alltid monteras för att förhindra framtida oljeläckage. Dra alltid åt tätningsstiftet med det åtdragningsmoment som anges av biltillverkaren – för hårt åtdragande kan skada gängorna på differentialhuset i aluminium eller gjutjärn, vilket leder till en mycket dyr och tidskrävande reparation.

stickaxel: hemligheten bakom smidig kraftöverföring

Speciellt på bilar med framhjulsdrift och tvärställd fyrhjulsdrift är differentialen inte exakt centrerad i förhållande till fordonets längdaxel. Om hjulen var direkt anslutna till differentialen med två drivaxlar med olika längd, skulle bilen börja dra åt sidan av sig själv vid kraftig acceleration (så kallad momentstyrning ).

För att lösa detta fysiska problem och problem med körkomfort används differentialens mellanaxel . Det är en stark metallaxel som är direkt ansluten till differentialens splines i ena änden och vilar på ett speciellt stödlager i den andra änden, vilket är fäst vid motorblocket. Mellanaxelns funktion är att förlänga differentialens uteffekt så att båda faktiska drivaxlarna, som går till hjulen och rör sig med fjädringen, kan vara exakt lika långa.

Fel på mellanaxeln är inte vanliga, men på fordon med högre körsträcka kan mellanaxelns splines slitas ut med tiden eller så kan stödlagret som stöder den gå sönder. Slitna splines eller ett felaktigt stödlager indikerar ofta en stark vibration vid acceleration, ett karakteristiskt mullrande under bilen eller ett vinande ljud vid vissa hastigheter.

mellanliggande axeltätningar (simmerringar): skydd mot läckage och smuts

Eftersom mellanaxeln går in i differentialhuset och roterar där med hög hastighet, måste denna anslutning vara lufttät och absolut läckagesäker. Inuti differentialen finns olja som inte får läcka ut, och utanför finns vatten, sand och vägsalt som inte får komma in. Denna kritiska gräns skyddas av mellanaxeltätningar, som på fack- och populärt språk även kallas axeltätningar eller simmerringar.

Dessa O-ringar är tillverkade av en slitstark gummiblandning som måste motstå höga temperaturer, konstant mekanisk friktion och kemiskt aggressiv transmissionsolja. Med åren och körda kilometer förlorar gummit oundvikligen sin elasticitet, blir sprött, spricker och börjar så småningom läcka olja.

En läckande mellanliggande axeltätning är farlig av två huvudskäl. För det första leder en obemärkt minskning av oljenivån i differentialen till överhettning och snabb förstörelse av kugghjul och lager. För det andra kan läckande olja komma på närliggande gummibussningar, vilket skadar deras struktur eller på det varma avgasröret. Om en läcka upptäcks måste tätningen bytas ut mot en ny så snart som möjligt, efter att axelns och husets kontaktytor har rengjorts noggrant för att förhindra att smuts kommer in mellan den nya tätningen.

välkända och pålitliga reservdelsmärken

När det är dags att byta differentialpackningar, mellanaxeldelar eller oljepluggar är kvaliteten på den nya delen avgörande. En billig och dålig gummitätning kan börja läcka igen efter bara några månader, vilket innebär ytterligare ett stort och dyrt besök hos mekanikern.

Professionella bilmekaniker föredrar ofta högkvalitativa eftermarknadsmärken framför originaldelar, som är mer prisvärda men erbjuder identisk tillförlitlighet. I världen av tätningar och packningar är Corteco och Elring de absoluta ledarna, och erbjuder läckagemotstånd motsvarande fabriksdelar och är ofta originalleverantörer till biltillverkarna själva. När det gäller mellanaxlar, drivaxlar och deras stödlager är SKF , SPIDAN (GKN), LÖBRO och FEBI BILSTEIN mycket starka och pålitliga val. Reservdelar från dessa tillverkare säkerställer exakt passform och lång livslängd även under de tuffaste nordiska körförhållandena. För oljepluggar, bultar och mindre fästelement är märken som TOPRAN eller SWAG ofta ett bra och pålitligt val.

sammanfattning

Även om differentialen är en av de starkaste och mest massiva komponenterna under bilen, är dess felfria funktion beroende av till synes små saker som en åtdragen oljebytesbult och högkvalitativa mellanliggande axeltätningar. Regelbunden visuell inspektion under bilen – till exempel vid däckbyten eller rutinmässigt underhåll – hjälper dig att upptäcka eventuella oljeläckor tidigt, innan de orsakar större skador. Genom att investera i hållbara reservdelar från välkända märken och byta transmissionsolja i tid, säkerställer du en lång, smidig och problemfri livslängd för ditt fordons drivlina.

Differentialen är en av de viktigaste komponenterna i en bils mekanismer och spelar en viktig roll för fordonets förmåga att röra sig. Detta system gör att hjulen kan rotera med olika hastigheter och smidigt överföra kraft, särskilt i kurvor där inner- och ytterhjulen rör sig med olika hastigheter. Vi hittar oftast en differential i ett fordons bakre eller främre fjädringssystem, och den är särskilt viktig för fordon som rör sig med alla hjul. I den här artikeln ska vi titta på vad en bildifferential är, hur den fungerar, vad dess funktioner är och hur man underhåller och kontrollerar den.

Vad är en bildifferential?

En differential är en mekanism som kopplar motorns kraft till hjulen, vilket gör att de kan rotera med olika hastigheter. Denna mekanism finns på de flesta bilar, oavsett om de är bakhjulsdrivna, framhjulsdrivna eller fyrhjulsdrivna. Differentialen är vanligtvis placerad på fordonets drivaxel och dess uppgift är att fördela vridmomentet som produceras av motorn jämnt till de olika hjulen så att de kan rotera med olika hastigheter samtidigt som stabilitet och kontroll bibehålls.

Hur fungerar en differential?

Differentialens funktion är att låta fordonet svänga mjukt och säkert, särskilt i kurvor. När bilen rör sig rakt fram rör sig alla hjul med samma hastighet. Men när fordonet svänger måste inner- och ytterhjulen röra sig med olika hastigheter eftersom ytterhjulet måste färdas en längre sträcka än innerhjulet.

Differentialen säkerställer att varje hjul har tillräcklig rörelsefrihet. När fordonet svänger vänster rör sig det yttre högra hjulet snabbare än det inre vänstra hjulet. Differentialens inre kugghjul fördelar kraften till varje hjul beroende på hur mycket rörelse varje hjul behöver. Om fordonet inte vore utrustat med en differential skulle det bli mycket svårare att svänga, eftersom båda hjulen skulle behöva rotera med samma hastighet, vilket skulle skapa mycket friktion och minska manövrerbarheten.

typer av differentialer

Olika typer av differentialer finns för att möta behoven hos olika fordon. Här är några av de vanligaste typerna av differentialer:

1. öppen differential

En öppen differential är den vanligaste och enklaste typen av differential som finns på de flesta moderna fordon. Den fördelar kraften jämnt mellan båda hjulen, men om ett hjul förlorar grepp, till exempel på en hal väg, riktas kraften till hjulet med mindre grepp. Detta kan leda till en situation där bilen sitter fast på hala ytor eftersom ett hjul spinner snabbt medan det andra inte rör sig alls.

2. differentialbroms (LSD)

Precisionsdifferentialen är en avancerad lösning som ger bättre grepp och kraftfördelning. Denna mekanism förhindrar att ett hjul rör sig snabbare än det andra, vilket ger bättre kraftfördelning och förhindrar slirning. Den är särskilt användbar i sportbilar, stadsjeepar och fordon som måste klara olika vägförhållanden. Principen för precisionsdifferentialens funktion är baserad på att förhindra slirning, samtidigt som kraften fördelas rationellt mellan båda hjulen.

3. precisionsdifferential med låsning (differentiallåsning)

En differentialspärr ger ännu effektivare kraftöverföring eftersom den gör att båda hjulen kan röra sig med samma hastighet, även om ett hjul förlorar väggreppet. En differentialspärr aktiverar en mekanism som kopplar samman båda hjulen så att de rör sig med samma hastighet. Denna typ av differential är särskilt användbar vid terrängkörning och under extrema vägförhållanden.

4. elektrisk och hydraulisk differential

Vissa högteknologiska fordon, inklusive exklusiva sportbilar och lyx-SUV:ar, är utrustade med elektriska eller hydrauliska differentialer. Dessa differentialer ger ännu mer exakt kraftfördelning med hjälp av en mängd olika mekaniska och elektroniska komponenter. Elektriska system kan automatiskt justera kraftfördelningen beroende på fordonets behov.

differentialunderhåll och inspektion

Regelbundet underhåll av differentialer är viktigt för att säkerställa en smidig och säker drift av ditt fordon. Eftersom differentialen innehåller många precisionsbearbetade kugghjul bland sina rörliga delar kan överdrivet slitage orsakas av brist på smörjmedel eller föråldrad smörjolja.

1. Kontroll och oljebyte

Differentialen innehåller en speciell olja som smörjer och kyler delarna i mekanismen. Oljebyte är viktigt för att förhindra överhettning och säkerställa smidig drift. Oljebytet beror på biltillverkaren, men det bör göras regelbundet, vanligtvis var 30 000–60 000 km. Om oljan inte är tillräckligt ren eller om det finns för lite av den kan differentialen börja fungera ineffektivt, vilket kan leda till större haverier och snabbare slitage.

2. Underhållsskyltar

Om differentialen är skadad eller fungerar ineffektivt kan följande symtom uppstå:

• Buller: Om du hör ett konstigt ljud (som ett konstant gnisslande eller prassel) kan det tyda på skadade kugghjul eller brist på smörjmedel.
• Vibrationer: Om fordonet börjar vibrera under körning eller om överdriven rörelse känns kan det betyda att differentialen inte fungerar korrekt.
• Ovanligt slitage: Om du har problem med fordonets stabilitet eller väggrepp kan differentialen vara skadad, vilket orsakar oregelbunden hjulrörelse.

3. regelbundna kontroller och specialistkontroller

För att säkerställa differentialernas tillförlitlighet är det viktigt att utföra regelbundet underhåll och låta en fackman kontrollera mekanismen. Om du är osäker på om differentialen behöver underhåll rekommenderas det alltid att ta bilen till en specialist som kan kontrollera dess skick och utföra reparationer eller underhåll vid behov.

sammanfattning

En bils differential är en viktig mekanism som säkerställer att ditt fordon kan röra sig smidigt och stabilt, även under svåra vägförhållanden. Dess funktion är att fördela motorns kraft till hjulen, så att de kan rotera i olika hastigheter, särskilt i kurvor. Regelbundet underhåll och oljebyten hjälper till att hålla differentialen i drift tillförlitligt och förhindrar allvarliga orsaker till fel. Övervakning av differentialens skick och snabba underhåll är en viktig del av det övergripande fordonsunderhållet, vilket hjälper till att förhindra större problem och säkerställa en säker och smidig körupplevelse.
